| 云栖度假高级酒店防雷浅析——设计和施工 |
| 发布日期：2020/4/17 浏览次数：5058 [返回上一页] |
|
|
刘海龙
南京信息工程大学成教学院 南京210044
［摘要］2006年6月——2008年5月，位于杭州西湖区的杭州华庭云栖度假酒店遭到两次雷电袭击，经勘察室外供电箱、中心机房的有线电视放大器、电脑主板和多台电话程控交换机被雷击损坏，造成整个酒店通讯中断，损失十分严重。针对以上两次雷击的事故及酒店目前存在的雷击隐患，首先，我们对杭州华庭云栖度假酒店电源、微机监控系统、消防系统、音频、一卡通等的雷电浪涌干扰进行了分析,讨论雷电干扰的途径、干扰的方式,以及雷电干扰对计算机监控系统的危害。其次，探讨目前该酒店低压电源及网络系统在防雷上存在的问题。最后，针对杭州华庭云栖度假酒店现阶段的情况提出怎样防止雷电干扰的措施、方法，及电源低压系统和网络信号系统感应过电压的保护方案。
关键词：雷电灾害 电源干扰、浪涌吸收、电磁兼容 雷电波侵入
引言
在信息技术高速发展的今天，人们充分感受到信息化带来的便利，同时各种信息设备的安全也成为大家关心的问题。
一方面，电子电路的集成度越来越高，内部的线间距离越来越小，元器件的耐压能力越来越低，它们稍微受到过电压的侵袭即可能损坏，更经受不起雷电感应电流的强烈冲击了。
另一方面，针对一般性星级酒店的信息化、网络化程度越来越高，其供电系统、通讯系统、视频、信号等的传输线路（特别是暴露在室外的长距离输送线路），都有可能遭受直接雷击或感应雷电流，从而产生雷击过电压，侵入并击毁设备。
从实际情况出发，通过分析雷电入侵途径，有必要对杭州华庭云栖度假酒店综合自动化系统的雷电干扰进行系统的深入的研究，找出系统防雷上存在的问题和不足，并进行改进和完善。
１、防雷改造实施方案
下面针对杭州华庭云栖度假酒店曾遭雷击概况、以及现有境况存在的防雷隐患问题进行分析，并提出整改措施：
1.1雷击环境及信息时代电子设备现状
华庭云栖度假酒店位于浙江省西部，地理坐标为东经119°25′-120°19.5′、北纬29°44′45〞-30°11′58.5〞（东经119°57′、北纬30°03′），东接杭州市萧山区，南连诸暨市、西邻桐庐县，北与临安市、余杭区、西湖区毗邻。该地段平坦、空旷，年平均雷暴日在45天左右。
由于考虑建筑地理位置、当地雷暴日等情况，该酒店建筑在建设时，较全面地考虑了建筑的外部防雷措施，包括安装避雷针、避雷带、避雷网，引下线，接地装置等；却忽视了内部防雷重要性。
现代电子技术日益向高精度、高灵敏度、高频率和高可靠性方向发展。这些电子设备非常灵敏，但耐压很低，例如酒店常用程控交换机的电路板压敏芯片都承受不了正负5伏的电压波动，当雷电电磁脉冲的磁场强度超过0.07 高斯时，就会引起微机的误动作，当磁场强度超过2.4高斯时，就会造成微机的永久性损坏。因此，我们必须对雷电电磁脉冲采取必要的防护措施，以便实现良好的电磁兼容性。
1.2设计指导思想
在符合有关现行国标规范、技术标准的前提下，根据杭州市境内的华庭云栖度假酒店的重要性、特殊性、所处地区的多雷性出发，力求满足安全可靠、技术先进、经济合理、重点保护的原则设计出最佳方案，防止或减轻因雷击所发生的财产损失、人身伤亡等。
1.3华庭云栖度假酒店工程勘测
1.3.1该建筑群位于杭州市区西部，共五幢大楼（主楼行政楼及1—4号客楼），周围无高大建筑物，西边靠近宋城景点，东部靠近杭州西湖，所以周围有大量山、树木和水等，由此该建筑群地理位置长期处于比较潮湿地段，易受雷击。同时当建筑物一旦受雷击时，雷电流将通过电源线缆及通信线缆、金属管道进入建筑内部。根据现场勘测华庭云栖度假酒店内部防雷主要存在以下几个方面的问题：
（1） 主楼中心机房低压配电主箱、机房UPS前端及终端设备前均无过电压浪涌防护。
（2） 主楼中心机房内的电话和有线电视系统均无做防雷保护。
（3）消控主机房的电源进线无过电压浪涌防护。
（4）消控主机房内监控、广播及消防系统无过电压浪涌防护。
（5）弱电气竖井内的电源无过电压浪涌防护。
（6）室外及室内监控摄像头无过电压防护。
（7）通过各主楼的一卡通信号系统无过电压防护。
1.3.2具体勘测：
本酒店共有两个中心机房：主楼中心机房和消防机房
▲主楼的中心机房位于二楼，供配电方式为三相五线，现有一个防雷器安装在机房进线配电箱内，工作电压10KA，最大工作电压40KA，前置空开20A，防雷接线所用相线与接地线均为2.5mm2；UPS为三相五线，在UPS柜旁边有一个备用动力开关箱 （现没用）。
▲主楼中心机房内设有网络交换机，电话通讯中转设备，有线电视放大器、分配器等，其中网络信号是通过光纤传入的（不做考虑），输出端为主楼内部传输线；电话线是通过普通线缆，电脑配号进线为四路，DB25针两个、DB15针的两个于电脑服务器连接，配线架出线总共约900多路，供主楼通讯约600多路（不做考虑），埋地传输到其它客房楼共260路；有线电视：有线电视信号引入放大器端共一路，从放大器到分配器之后，由分配器引出共四路，一路供主楼，一路引到二号楼，在由二号楼放大器、分配器分出三路供一、三、四号楼通讯。
▲机房总接地端子线是通过25mm2多股铜芯线传输。
▲消控机房设置在主楼行政楼的一楼，电源是从二楼中心机房引入，单相供电。
▲消控机房内设有音控设备，监控电视，刻录机，分配器等。其中音频设备从室外传输线共20条（引到室外）；监控设备从传输线共96个，其中主楼内部传输线16条，室外传输为80路。
▲消控控制设备共8路（室外传出线），工作电压为24V。
▲电话总机房无其他重要设备，可只考虑电源。
其它：
▲监控探头分别分布在1—4号楼，其中有部分枪机设置在室外楼五楼楼侧，有部分半球机设在客房楼道走廊处。
▲电气竖井：一号楼2个，二号楼2个，三号楼1个，四号楼1个，主楼总机处1个，行政楼二楼仓库2个，里面设置有交换机，有线电视放大器、分配器等弱电设备。
▲机房内已敷设均压网络，材料紫铜排（40*4mm），并做好接地处理，接地点为两处。
建议：
▲机房静电地板已破损，需更换；有些设备的保护接地没有连好，需重新换线连接。
▲室外摄像探头部分由于考虑施工难度和经费等问题，可考虑共用接地。
1.4华庭云栖度假酒店设备损坏情况和入侵途径
根据现场工作人员介绍，在2006年6月——2008年5月，杭州华庭云栖度假酒店主楼室外供电箱、中心机房的有线电视放大器、电脑主板和多台电话程控交换机被雷击损坏，造成整个酒店所有通讯中断，直接和间接损失惨重。下面就以上问题及现存设备的防雷隐患问题做详细勘测说明，并根据存在问题提出有效的解决方案。
1.4.1主楼室外外挂暗装三相配电箱主要用于室外监控、红外报警、音控设备等就近取电用，在2006年7月6日，一场雷雨过后，该配电箱发生线路自燃现象。（见图1）

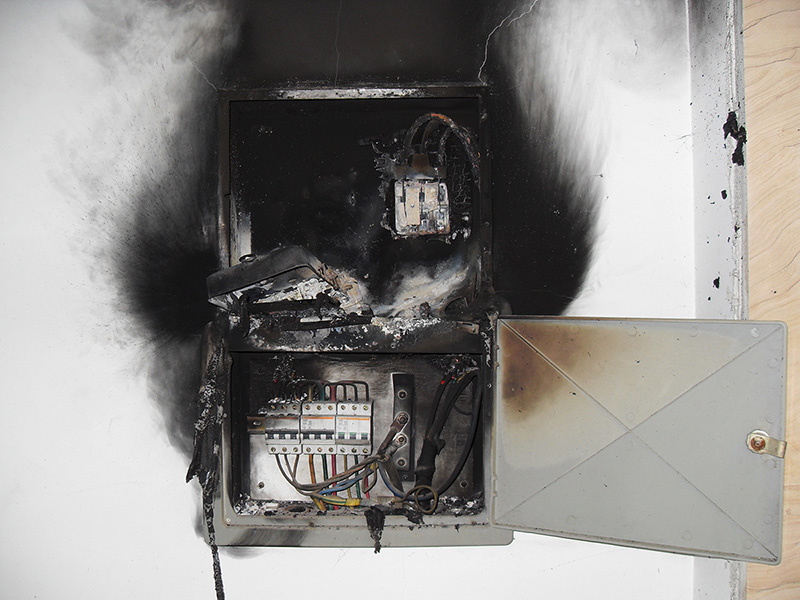

图1酒店配电箱遭雷击损坏图 经当时现场勘察，该供电线路是穿PVC管埋地引入配电箱内；供电线缆为普通电力线缆；接地引线是通过4*40mm的扁铁引到箱内，接地电阻0.8欧姆。
存在隐患：供电线缆无金属保护外层，在室外传输走线时周边有金属管道，金属框架等。
接地引线处已经锈蚀腐化，导致过度电阻过大，影响散流效果。
镶嵌在墙内的箱体与箱体门无跨接线进行电气连通。
1.4.2在2007年9月13日一次雷击过后，该通讯设备中，主楼中心机房内电视放大器、多台电话机及程控交换机被损坏，经设备返回厂家技术鉴定知：放大器输出端高频铁氧锌磁芯元器件被损坏，由瞬态过电流引起。程控交换机的电路板被损害，信号线路输出端接线直接接入电路板，推测是由雷电反击所引起的。
在入户端，有线电视线路是通信公司通过普通-7类线穿钢管进行传输，先通过主楼信号放大器进行信号放大，在通过分配器分出四路，一路用于主楼，一路用于邻近的2#客房楼，再通过分配器分出三路，分配给1#、3#、4#客房楼，最后进行信号放大到各个终端设备，其余两路备用。
存在隐患：考虑有线电视前端用线为-7类线缆，无保护金属外层。
穿线缆的金属钢管进入主楼时，无等电位接地处理。
线缆未安装浪涌保护器。
1.4.3电话线是电信公司在入户端通过穿管埋地的方式进入机房的，埋地长度约16米左右，传输线路为光纤，线路先通过光端机再通过电脑配线到配线架，最后穿管到各个客房。内线电话传输线传输均用普通两芯线缆。
存在隐患：传出线缆为非屏蔽或光纤线缆，雷电波可能通过反向击穿的原理损坏设备接口或设备。
分析：综合以上几种重要的雷击事故，我们可以看出，雷电损害设备的途径最主要的是通过线路进行传播、侵入，其中包含非光纤的电源线路和信号线路。其次是屏蔽、等电位和接地没有做好。
1.5华庭云栖度假酒店防护措施
针对杭州华庭云栖度假酒店现有的雷击情况及存在雷电不确定性因素建议采取以下防雷措施：
雷电波侵入：在低压供电电源的低压侧（低压配电室）安装第一级开关型或限压型浪涌保护器，初步释放大部分的雷电流；考虑通过第一级时，波及第二级时的雷电流还是过大，这样就必须考虑在相应的位置上安装第二级浪涌保护，根据华庭云栖酒店设备布置，建议在主楼总机房的配电箱内安装电压等级的氧化锌避雷器进行保护；同样根据国标标准，通过第二级雷电流还是高达几千伏，对于一些耐压水平低的电子设备还是有可能被损害，所以有必要在一些电子设备（电脑，程控交换机、数字交换机、监控设备，音频设备等）前端安装第三级防护，通过雷电流逐级释放，这样也就可以减少或避免雷电流从电源线路入侵设备，从而达到保护的目的。（见图2）

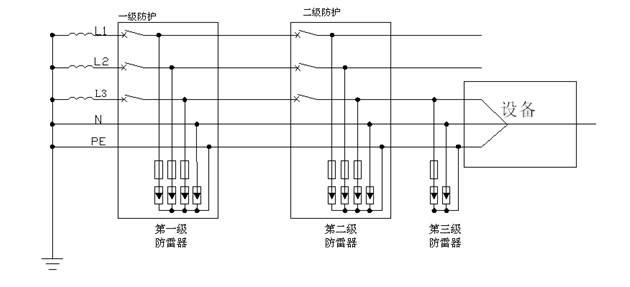

图2电源系统分级防护图 对华庭云栖酒店微机监控系统、调度自动化系统和通信系统的信号线路和电源线路（室外部分）加装雷电浪涌保护器,以上系统的具体设备（监控电视主机、程控交换机、数字交换机、分配器、网络交换机等）的耐压水平只有几伏、几十伏，所以针对以上设备我们必须采取浪涌保护器在设备前端进行防护，雷电浪涌保护器利用电感、电容和避雷器组成浪涌吸收单元,能吸收和滤掉高频雷电脉冲,限制雷电过电压,能有效地保护微机监控系统、调度自动化系统和通信系统,使其免受雷电过电压的破坏。
屏蔽：酒店是人员相对密集的地方，涉及的电源线、信号线尽量采用铠带屏蔽电缆，光纤除外，若非屏蔽电缆，要穿镀锌铁管进行传输，这样可以防止电磁脉冲干扰，在全线电气连通的情况下，把线路两端的金属屏蔽线缆进行良好的接地。注意信号电缆和强电电缆的安全距离，电缆进入室内前水平埋地10m以上。
等电位连接：均衡电位使建筑内的各个部位都形成一个相等的电位，即等电位。该建筑内的结构钢筋与各种金属设置都能连接成统一的导电体，在酒店主楼的电气竖井内（LPZ0区和LPZ1区）设置总等电位端子排，在每个楼层电气竖井和机房均设置了局部等电位端子排，机房内设备的保护接地、直流接地、交流接地、防雷地均就近连接到局部等电位端子排上，这样就可保证建筑内部不会产生因电位不均衡所产生的反击和危及人身安全的接触电压或跨步电压，也可减少雷电电磁脉冲干扰机房内微电子设备。
1.6华庭云栖度假酒店具体设计部分
该建筑群已有外部防雷设施（避雷带、引下线、接地装置），不再作外部防雷补充设计，供电系统采取电涌保护器（ SPD ）（以下简称避雷器）进行保护。
行政楼：共20层，长为68米，宽为37米，高为70米；年预计雷击次数：
Ng=0.024•Td1.3
=3.38(d/a)
Ae=「LW+2（L+W）•√H•（200-H）+∏H•（200-H）」•10-6
=0.0511(km2)
建筑物年预计雷击次数
N1=k•Ng•.Ae=k•(0.024•Td1.3)•Ae(次/年)
≈ 0.17(次/年)
该高压电源线缆线路为埋地引入，线路长为137米，低压埋地线缆为120米。信号线也为埋地引入，埋地长度为110米。ds为110欧•米。
N2＝Ng•A′e＝（0.024•Td1.3）•（A′e1＋A′e2）（次/年）
=3.38×0.0535≈0.18次/年）
建筑物及入户设施年预计雷击次数（N）的计算：
N＝N1+N2（次/年）
＝ 0.17+0.18
＝0.35(次/年）
说明:同理，根据数据也可以算出1#—4#楼的的相关参数（本方案只列举办公楼为例）。
根据GB50057—94（2000）《建筑物防雷设计规范》的第二章3条第九款规定（预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物），所以该（酒店办公楼）建筑为二类防雷建筑。
根据《建筑物电子信息系统防雷技术规范》GB50343-2004的4.2.2-4.2.4的有关参数及计算公式可知:防雷装置拦截效率E=1-Nc/N
=1-0.028/0.35
解得：E≈0.92
（其中NC=5.8×10―1.5/C=0.028）
综上计算可知：建筑物防雷按二类设计，电子信息系统电源系统防雷按B级设计。
1.6.1电源系统防雷
电源一级防雷：在华庭云栖度假酒店低压主配电室内，总断路器后，安装电源第一级防护，型号为ASAFE-25/4三相五线开关型模块式电源浪涌保护器,用于整个酒店弱电系统用电设备的第一级电源防护（一套）。（安装图见图3）

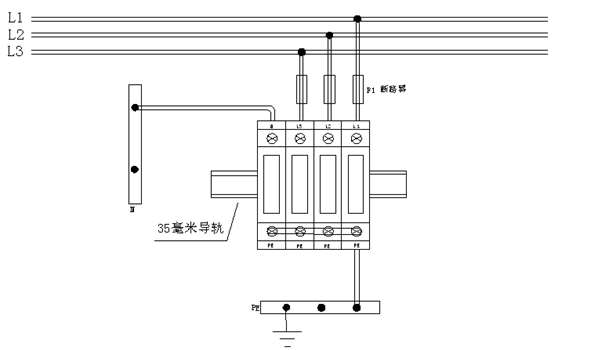

图3电源一（二）级防雷器安装示意图 ASP Asafe-25性能简介：Asafe-25最大通流容量140KA（8/20μs波形），保护电平小于2000V，35mm导轨式安装方便。采用多层间隙技术和特殊的材料工艺，保证防雷器长寿命稳定工作，避免了续流和灭弧问题，无漏电流，同时密封的间隙还杜绝了火花外泄。具有超强的直击雷电（10/350μs波形）通流能力，可防护直击雷浪涌电压，应用于低压配电的第一级保护。Asafe-25/4为四模块组合，应用于三相五线配电系统。满足高能量释放；高雷电泻放等级；低残压等级的技术要求。
电源二级防雷：为释放雷电能量，降低残压，达到设备安全使用电压要求，进一步释放雷电流，在机房UPS的前端安装电源二级浪涌保护器，型号为AM2-40/3+NPE （共一套）。主要作用是限制电压，给后续设备提供满足要求的工作电压。
ASP AM2-40性能简介：ASP AM2-40为可插拔更换的防雷模块，具有失效自动检测指示功能。最大通流容量为40KA，标准模块化安装，高能浪涌保护，响应速度快，保护电平小于1800V。 满足高能量释放；高雷电泻放等级，低残压等级，响应时间快的要求。
电源三级防雷 ： 在中心机房、消防机房、电气竖井及电话总线机房等一些电子设备及交换设备前端及财务室、经理办公室等安装型号为LT A6-420NS（共30套）第三级电源防雷插座。（见图4）

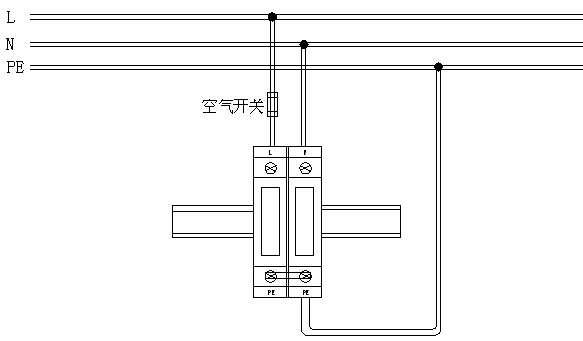

图4：电源三级防雷器安装示意图 LT A6-420NS性能简介：A6-420NS为插座式单相电源防雷器，最大通流容量19KA，有过热、过流、过电压、抗雷电浪涌保护作用，具有接地监测、相线监测和失效三种指示功能，反应速度10-9秒，黄磷铜镀镍接触片，工作性能稳定，五万次插拔无故障，最大功率2000W，适用于电源第三级防雷保护。
1.6.2 通讯系统防雷保护
有线话音通信：如程控交换机及模块局为核心的电话、集团电话、远端虚拟交换机。最重要的有线话音通信系统就是程控用户交换机，它可组成内部和外部通信系统。目前用户交换机已经发展为数字式交换机，它的内部和外部线路的数目是很重要的指标。
程控交换机设备贵重，且肩负整个酒店的通讯重任，因此需要加强保护。与程控交换机连接的线路有电话外线和内线，由于电话线路的布线极其复杂，分布至整幢大楼的各个位置，每一条线路都有可能感应到过电压，造成对程控交换机的危害。
在中心机房的程控交换机四路网通进线处安装型号为DB25-V24/25（四套）通讯信号保护器。在中心机房的260对通过室外走线的通讯线路配线架处安装型号为HXC31-10Z170（共28套）科龙式通讯保护器。(见图5)

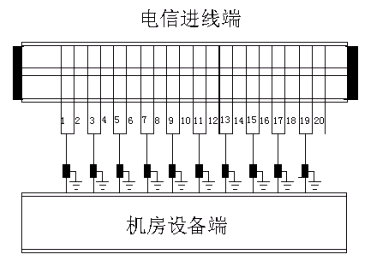

图5：电话线(科龙模块10对一组)安装示意图 DB系列防雷器性能介绍：DB系列防雷器依据IEC的标准而设计，分为D型（串行口）25针两个系列，为RS232、 RS485/422、有线遥感、遥测、遥控等到采用25针等D型接口的设备提供线线间、线地间的雷击 及其它浪涌保护，安装便捷，无需维护，反应速度皮秒级，可充分保护采用最新半导体器件的设备。
1.6.3有线电视系统防雷保护
天馈线的传输介质为同轴电缆，在线路接入建筑物接收机前需要安装同轴天馈信号防雷器，作为设备的浪涌保护。
在天线线路分配器的输出端和输入端安装ASP COAXN-CATV/S天线信号浪涌保护器，数量：COAXN-CATV/S天线信号浪涌保护器共９套。(见图6)

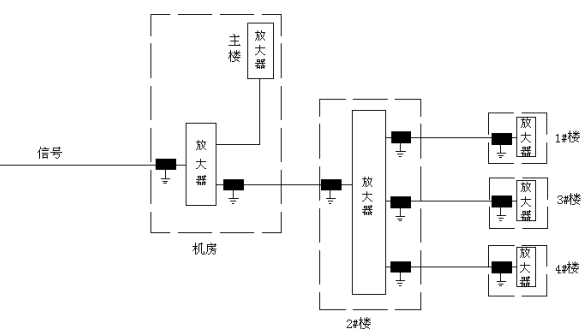

图6有线电视防雷器安装示意图 Coax系列同轴通讯信号电涌保护器性能介绍：Coax系列同轴通讯信号电涌保护器依据IEC与国家标准设计，分为 F头、N头、BNC头等同轴 接口，适用于有线电视、公共电视、 仪器、监控等系统以及视频点播系统等同轴通讯设备， 专用于设备端的雷击及浪涌保护，安装便捷，无需维护，反应速度皮秒级，低插损。
1.6.4 监控系统防雷保护
与监控主机连接且布线经过室外的信号线路主要为视频信号传输线及云台控制线，因此对于硬盘摄象机的信号保护，需要对进入中心机房的线路接入设备之前，安装对应的浪涌保护器。
在矩阵的96视频线输入端口，安装型号为XP19P-24B(共4套)的24口视频防雷器。（见图7）

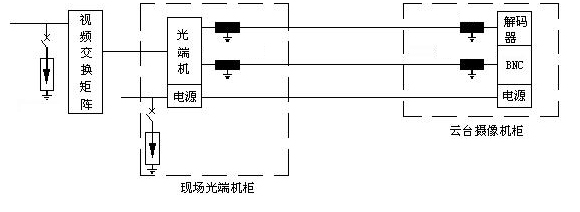

图7单个线路视频安装图 ASP XP19P-24E性能简介：XP19P-24E(XP雷迅专利产品，是雷迅在2006年研发出来的最新产品)为24口19寸标准机架安装方式视频信号防雷器，为BNC接头的同轴视频信号防雷器，适用于视频线路的浪涌保护，数据传输速率10Mbps，最大通流容量为10KA，插入损耗小于0.15dB。反应时间达皮秒级，限制电压小于12伏。模块化设计，外形美观，安装方便。
在通过室外走线的80台摄像枪机（不带云台）前端安装二合一综合避雷器SV-2/024，对电源、视频线路进行电涌保护，数量SV-2/024防雷器80套。
ASP SV-2/024性能简介：SV系列监控摄像机防雷器为一体化多功能防雷器，可以对摄像机的电源，视频/音频，云台控制线路实行浪涌保护，最大通流容量为10KA，带失效指示灯，反应速度快，达皮秒级，可充分保护各种监控设备。
1.6.5消防系统防雷保护
在控制红外探头数据线的报警器的端口前加装XP35B+M24N信号电涌保护器对报警设备进行保护，数量XP35B+M24N信号防雷器8套。（见图8）

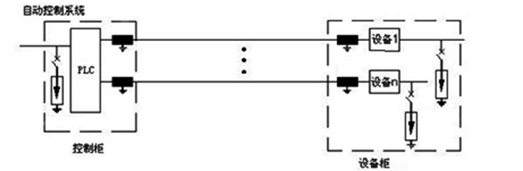

图8红外报警系统防雷安装图 XP35B+M24N最大通流容量1000A，反应速度10-12秒，限制电压小于15V，外形美观，安装方便。
1.6.6广播系统防雷保护
广播音响系统：如公共广播（PA）、背景音乐、会议系统等。公共广播（Public Address System，PA）系统，一般分为业务性广播、服务性广播和事故广播。通常在走廊、门厅、餐厅、花园等公共场所设扬声器或扬声器箱。广播音响系统的设备有天线、广播接收机、卡带放音机、激光放音机、音频放大机、功率放大机、监听器、话筒、呼叫器、线路分配器、备用电源。主要设备设置在广播控制室。广播设备也可共用，平时用来作广播及背景音乐，发生火灾时作事故广播。
与室外扬声器或扬声器箱连接的主要为功放机输出线路。一般普通背景音乐设备为70V/100V两路输出，需对两路输出音频线进行防雷保护。
在20套背景音乐设备功率广大器的两路音频输出端分安装ASP SR-D120V/2S模块式防雷器，数量：SR-D120V/2S模块式防雷器20套。
SR-P(D)/2S系列模块化低压电源电涌保护器是依据IEC电涌保护器的标准设计。适用于通讯专线/遥测信号/遥控信号等信号设备的防雷保护。产品的接口形式为标准的螺丝固定 卡接式接口，可保护1-2条线路。
1.7华庭云栖度假酒店等电位连接
设备所在建筑物的主要金属构件和进入建筑物的金属管道、供电线路含外露可导电部分与防雷装置都得到可靠的电气连接。计算机房六面应敷设金属蔽网，屏蔽网与机房内环形接地母线均多点相连。机房内的电力电缆(线)、通信电缆(线)宜尽量采用屏蔽电缆，光纤传输的线路已经把金属加强芯就近连接到等电位端子上，最后通过星型网形M型结构把设备直流地、防雷地，安全保护地以最短的距离连到邻近的等电位连接带上，以上在建筑新建时已做好。
1.8华庭云栖度假酒店接地
根据GB50174-93标准要求，电子计算机机房接地装置应满足下列接地要求：交流工作接地，接地电阻不大于4欧姆；安全保护接地，接地电阻不大于4欧姆；直流工作接地，接地电阻应按计算机系统具体要求确定；防雷接地，接地应接现行国标50057<<建筑物防雷设计规范>>执行。
本方案交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地共用一组接地装置，利用建筑自然接地体为建筑的接地装置，接地电阻小于1欧姆。
1.9华庭云栖度假酒店设备清单及预算
序号 |
型号 |
数量 |
单位 |
单价 |
小计 |
备注 |
1 |
ASAFE-25/4 |
1 |
套 |
1764 |
1764 |
电源一级（国产） |
2 |
AM2-40/3+NPE |
1 |
套 |
420 |
420 |
电源二级（国产） |
3 |
LT A6-420NS |
30 |
套 |
98 |
2940 |
电源三级（国产） |
4 |
DB25-V24/25 |
4 |
套 |
156 |
624 |
程控电话（国产） |
5 |
LSA10G-230 |
28 |
套 |
500 |
14000 |
程控电话（国产） |
6 |
COAXN-CATV/S |
9 |
套 |
153 |
1225 |
有线电视（国产） |
7 |
XP19P-24B |
4 |
套 |
2590 |
10360 |
监控视频（国产） |
8 |
XP35B+M24N |
8 |
套 |
182 |
1456 |
控制信号（国产） |
9 |
SR-D120V/2S |
20 |
套 |
112 |
2240 |
广播信号（国产） |
10 |
25mm2铜导线 |
3 |
米 |
18 |
54 |
|
11 |
16mm2铜导线 |
15 |
米 |
12 |
180 |
|
12 |
10mm2铜导线 |
25 |
米 |
9 |
225 |
|
13 |
6mm2铜导线 |
200 |
米 |
5 |
1000 |
|
14 |
小 计 |
36488 |
15 |
施工设计费（设备费×15％） |
5473 |
16 |
附 件 |
2000 |
17 |
税 金(15+16+17)x5% |
2198 |
18 |
合 计 (大写)：肆万陆仟壹佰伍拾玖元整 ￥46159 |
2、结论
从华庭云栖度假酒店这个整改方案的事例可以看出，重视外部防雷的同时，也不能忽视内部防雷的重要性。
所以针对类似于华庭云栖度假酒店的新建建筑物建议实行以下全方位防护，包含直击雷、感应雷、雷电波侵入、接地等。
3、结束语：
雷电对华庭云栖度假酒店建筑的网络自动化系统造成干扰和破坏的主要原因,是过去人们对低压电源、网络的防雷不重视。在低压网络（400v）缺少必要的防雷保护措施,存在有较多的漏洞和缺陷，使酒店雷电过电压得不到有效限制,对微机监控系统、网络系统、调度自动化系统和通信系统的线路等终端设备造成了严重干扰和破坏,从而影响了微机监控系统、网络系统、调度自动化系统和通信系统的安全运行,也影响了酒店日常生活和工作。因而对酒店智能建筑防雷必须高度重视,对酒店低压系统的防雷采取切实可行的保护措施,对微机监控系统、调度自动化系统和通信系统的电源采取隔离、浪涌吸收等特殊的防雷保护措施,以保证微机监控系统、网络系统、调度自动化系统和通信系统的安全稳定运行。
4、参考文献
［1］王德言 李雪佩 宏育同等、GB50343-2004《建筑物电子信息系统防雷技术规范》
［2］中华人民共和国建设部、 GB/T50314-2000《智能建筑设计标准》
［3］国家机械工业局设计研究院会、GB50057-94（2000）《建筑物防雷设计规范》
［4］林维勇、IEC61312《防雷电电磁脉冲》
［5］99D562《建筑物防雷设施安装图集》
［6］GA173-1998《中华人民共和国社会公共安全行业标准-----计算机信息系统防雷保护器》
［7］中国建筑设计院、97X700《智能建筑弱电工程设计施工图集----防雷与接地》
［8］苏邦礼，崔秉球，吴望平，等．雷电与避雷工程[M]．广州：中山大学出版社，1996．
Lightning Potection Design of Hangzhou Yunxi Resort Hotel Liu hai long Nanjing University of Information Science Lightning Nanjing 210044 ABSTRACT June 2006 – Ｍay 2008, located in the Hangzhou West Lake District of Hangzhou Monte Yunxi resort hotel hit by two lightning attacks Following an inspection of the outside power supply box, the center of the room cable TV amplifier, a computer motherboard And multiple program-controlled telephone switches have been damaged by lightning, resulting in disruption of communication throughout the hotel, a very serious loss. For more than two incidents of lightning and the lightning current hotel hidden, first of all, we have Monte hangzhou Yunqi resort hotel power, computer control systems, fire systems, audio card, etc. interfere with thunder and lightning surge analysis, discussion Lightning interfere with the way the interference, as well as thunder and lightning interference on the computer monitoring system of hazard. Secondly, to explore the current hotel and low-voltage power network system in the mine problems. Finally, for a resort hotel in Hangzhou Monte Yunqi at this stage how the situation to prevent interference with the thunder and lightning, methods, and low-voltage power supply system and the network signal over-voltage sensor system to protect the program.
Key words： Lightning Disaster ，Power disruption ，Surge Absorption ，Electromagnetic Compatibility ，Lightning invasion wave
5、谢辞
本论文在张其林老师的精心指导和大力支持下完成的，他有针对性指点我论文的书写，并细心地给我指出错误，他对防雷领域的专业研究、诲人不倦的工作作风、一思不苟的工作态度、严谨的治学风格，给我留下深刻的印象，值得我们虚心学习；他的渊博的知识、开阔的视野和敏锐的思维给我深深的启迪。
至此，谨向所有辛勤为我们指导教授老师表示崇高的敬意和衷心的感谢！
|
|
|
|
|
|
|
